建设单位: 华润联盛黄家沟煤业有限公司

项目名称: 黄家沟煤矿地面集控系统

施工单位：徐州易拓通信科技有限公司

工程地点：地面深井泵房、污水处理站、通风机房、调度室机房

现场简述：

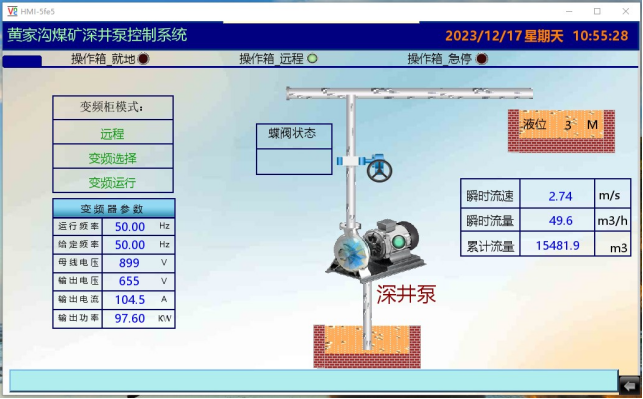

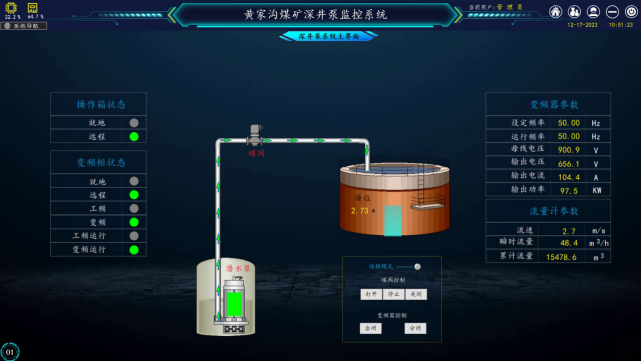

深井泵控制系统

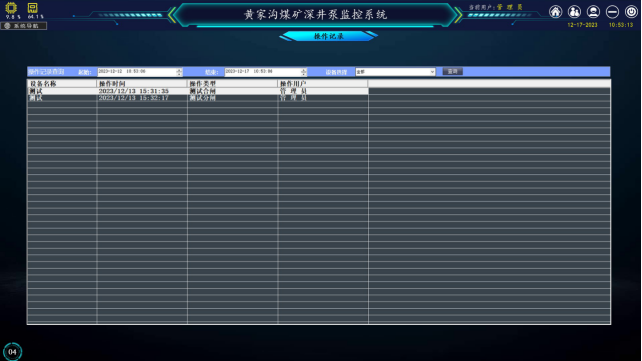

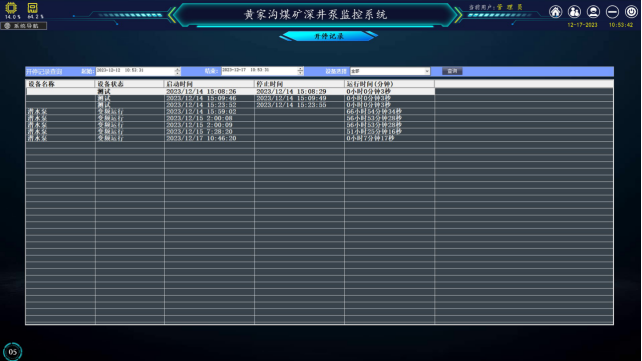

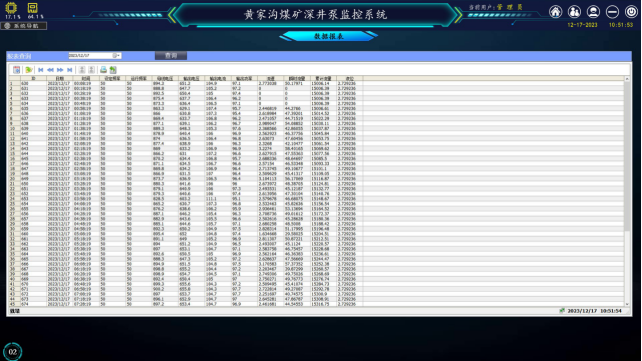

深井泵房安装操作箱可实现就地、远程启动变频柜实现供水，配电室放置变频开关柜也可以直接启动。上位机放置到四楼机电队值班室，值班人员可以在上位机操作水泵启停蝶阀开闭，可以查看水泵运行数据电流、电压、流量、液位等。

自动加药系统

配置就地控制箱，实现自动加药装置就地控制功能，实现加药、放水、搅拌、放液流程的半自动控制，实现PAC、PAM两种药剂的单次定量投放的功能。

通风机房

变频器、防爆阀门电动装置进行更换，包括指导安装和调试，满足通风机房使用要求等。

工业视频综合管理系统

系统配置云存储和服务器可对接入平台的前端设备，进行在线巡检，及时发现故障设备和掉线设备。系统支持国标协议，支持流媒体集群配置，运行管理中心提供统一的认证、授权管理机制，支持HTTPS以及密码安全加密访问认证。

施工任务：

1、深井泵房安装变频柜、操作箱、流量计、电动蝶阀，水仓安装液位计，实现可以就地或远程启停潜水泵，增加上位机可查看运行数据保存记录等。

2、通风机房更换变频器和防爆阀门电动装置

2、自动加药装置安装液位计、电磁阀、操作箱，实现自动加水加药。

3、工业视频综合管控平台安装云存储节点和服务器等，支持对多套存储系统的监控，告警运维管理；支持对多套存储系统的监控，告警运维管理。

项目截图：

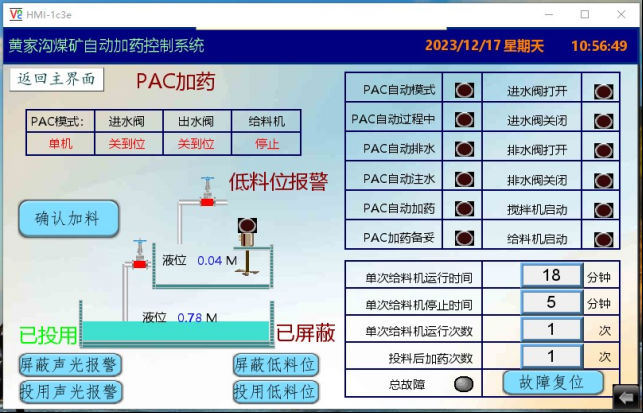

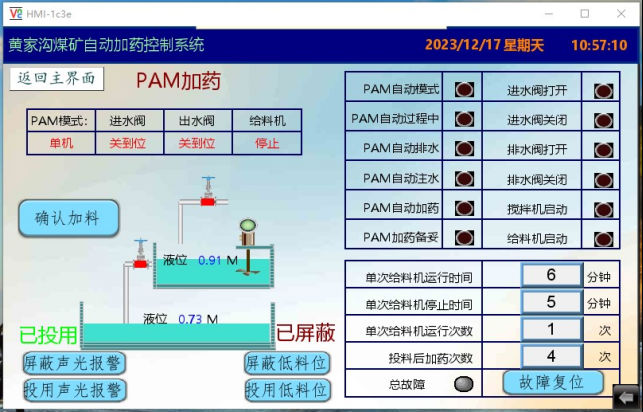

自动加药设置

1、一次性往加药装置里添加够用的药。

2、设置单次给料机运行时间，PAC18分钟，PAM6分钟。

3、设置单次给料机停止时间，只有在分批量加药时起作用。

4、设置单次给料机运行次数，1立方水给料次数。

5、投料后加药次数，加药装置总投料够加药的次数。

6、设置完毕核对无误后点击确认加料。

7、面板旋钮打到自动模式开始运行。

8、低料位报警时，先往加药装置里添加药，再点击确认加料。

自动加药流程

1、启用自动模式加药。

2、上水箱水位高于0.1米时排水阀打开，下水箱水位高于0.95米停止排水。

3、上水箱进水阀打开自动注水，水位达到0.35米时搅拌机启动并开始自动加药。

4、加药时间PAC18分钟PAM6分钟后停止加药，搅拌机继续运行。

5、搅拌机运行20分钟后，当下水箱水位低于0.65米时排水阀自动打开。

6、根据设置的加药次数系统自动循环运行。
